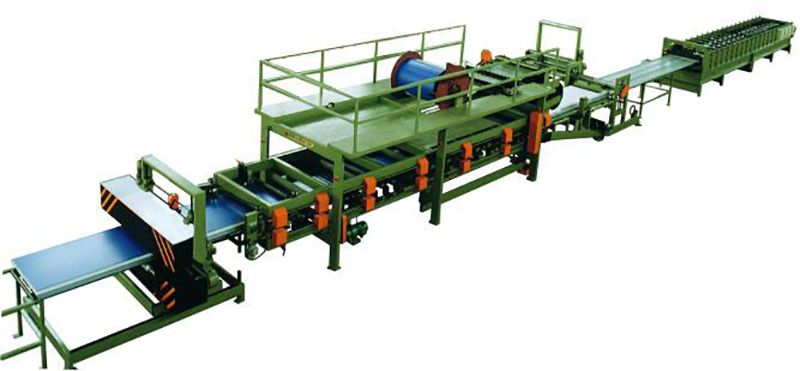

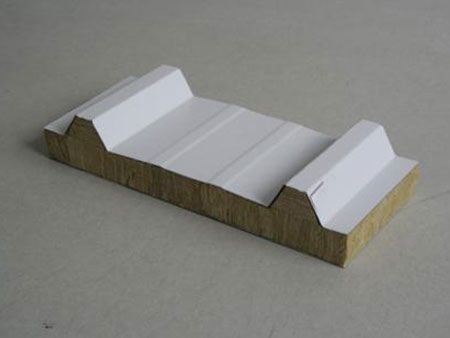

يتكون خط تصفيح ألواح الساندوتش بانل المموجة بشكل رئيسي من آلة تضليع الصاج ووحدة تصفيح أو تغليف الألواح، حيث يمكن إنتاج ألواح الساندويتش بانل المموجة مباشرة وبدون حدوث أي عيوب مثل عيوب إنتاج ألواح الساندويتش بانل المموجة التقليدية بشكل يدوي. إضافة إلى ذلك، يمكن أن تعمل كل من آلة تشكيل رول ونظام التصفيح بشكل مستقل، كما تميز خط الإنتاج بأكمله بتقنيات متقدمة اندمجت فيه المعدات الميكانيكية والكهربائية. وفضلاً عن ذلك، يبلغ الإنتاج السنوي لخط تصفيح الألواح (ثماني ساعات في اليوم) حوالي 500 ألف متر مربع.
تتكون ماكينة تشكيل رول لخط تصفيح الألواح من نظام التغذية ونظام تضليع ونظام القطع، كما أن في حين يتكون نظام التصفيح من عدة خطوات مثل التفكيك والتغذية والتدفئة والتصفيح ودرفلة الحافة ودوران الحافة والتخديد أو الحز وتشذيب الحواف وغيرها من المعدات الأخرى مثل الوحدة الهوائية ووحدة القطع الأوتوماتيكية ونظام PLC.
-

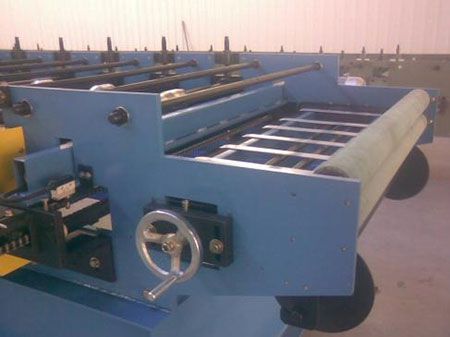

- تتكون مكنة التفكيك من إطار فك ووحدة توسيع ووحدة الكبح إلخ. تتميز بهيكل ملحوم، وعند بداء العمل يجب توجيه الملف الفولاذي يدويًا نحو وحدة التضليع، ومن ثم البدء في تشغيل الماكينة، كما تتم عملية تغذية صفائح الفولاذ في وحدة التشكيل.
-

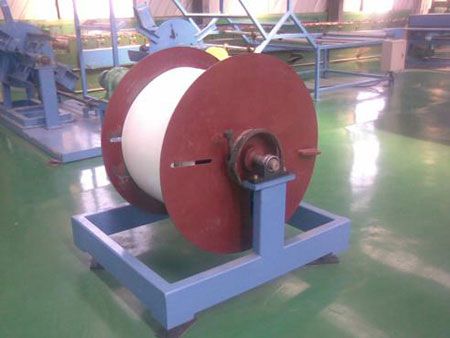

- وحدة طلاء الفيلم
يستخدم هذا النظام بشكل أساسي لحماية سطح الصفائح أو الألواح.
-

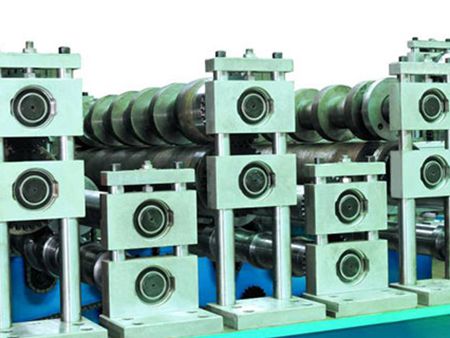

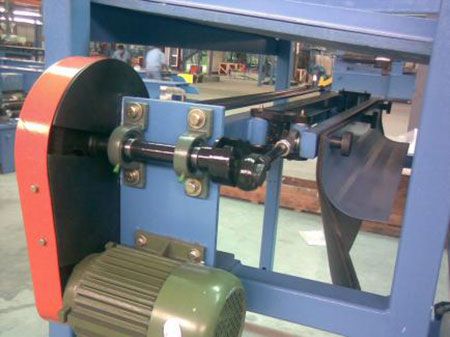

- نظام التشكيل بالدلفنة
تتكون من الهيكل وأجزاء النقل والبكرات.. إلخ. كما أن إطار القاعدة مصنوع من الفولاذ الملحوم، حيث يتم تشغيل النظام بواسطة المخفض وينقل باستخدام عجلة السلسلة والسلاسل. إضافة إلى ذلك، تم تصميم البكرات بواسطة CAD حيث تمت صناعتها بتقنية متطورة. إضافة إلى ذلك، يتسم سطح البكرات بأنه مطلي بالكروم وذلك لضمان الصلابة العالية والعُمر الطويل في الخدمة.
-
- هيكل مكنة التشكيل (التضليع)
تم استخدام هيكل الملحوم من أجل الصلابة الجيدة، حيث تتم معالجة السطح بعملية الأكسدة بالسفع.
- هيكل مكنة التشكيل (التضليع)
-

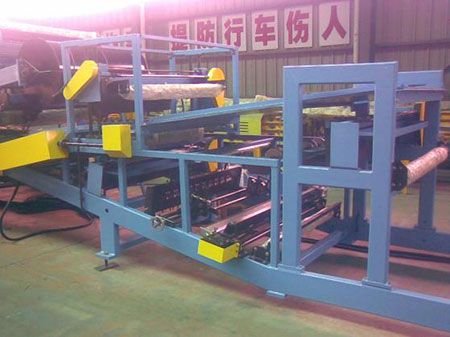

- وحدة تغذية المواد العازلة
صُممت هذه الوحدة على هيكل مؤطر، حيث يجب أن يكون طول اللوح العازل أطول من 3.5 متر. وأثناء تشغيل الماكينة، يضع العامل اللوح العازل على بكرات التغذية لتغذيتها في وحدة التصفيح ومن ثم يتم لصقها مع الصفائح العلوية والسفلية المطلية مسبقًا.
-

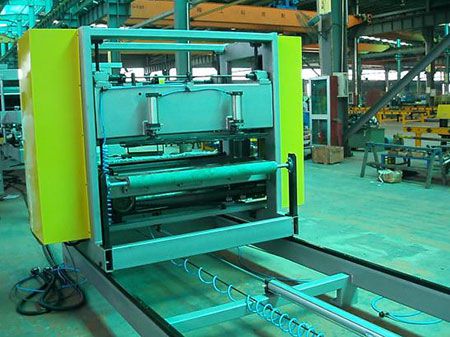

- وحدة القطع
تم تزويدها بنظام توجيه، حيث يعمل المنشار بواسطة محرك للقيام بعمليات قطع ألواح الساندوتش بانل. كما تتميز هذه الوحدة بعملية قطع عالية الدقة نظراً لأن لديها نظام تحكم هوائي للتحكم في التثبيت والشحن والاحتفاظ.
-

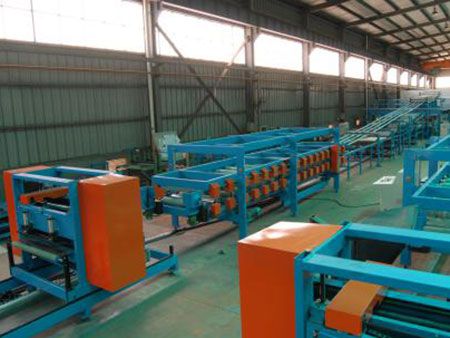

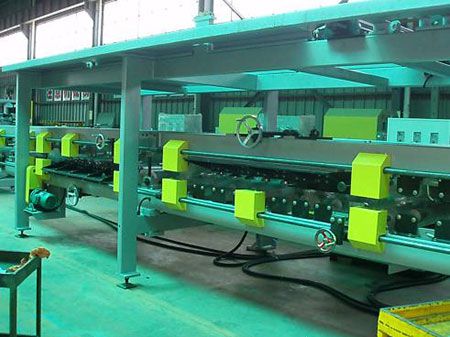

- وحدة التصفيح
تُصنع من هيكل له إطار قوي، حيث يحتوي على ثلاث مجموعات علوية وسفلية وصغيرة من رفوف (راك) بكرات للتصفيح. كما أن كل مجموعة من رفوف البكرات مجهزة بمجموعة أخرى من البكرات المطلية بالمطاط، بحيث أن البكرات المطاطية العلوية والسفلية قابلة للتطبيق على الألواح المسطحة والبكرات المطاطية على الرف الصغير مناسبة للألواح المموجة (نوع مخدد). وبالنسبة للرف السفلي، فانه ثابت بحيث يمكن للعامل ضبط ارتفاع الرف العلوي من أجل ضبط قوة التصفيح أو التغليف. وعند إنتاج الألواح المسطحة، ينزل الحامل الصغير إلى أدنى موضع، في حين عند إنتاج الألواح المموجة، يجب رفع هذا الجزء إلى أعلى موضع ليكون متوافقًا مع التموج.
-

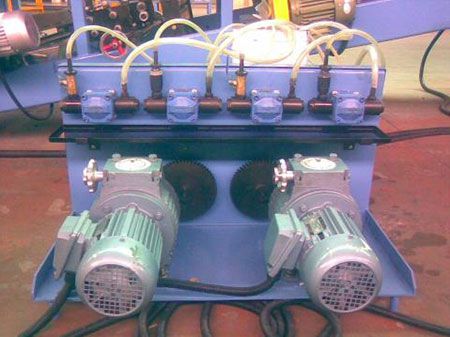

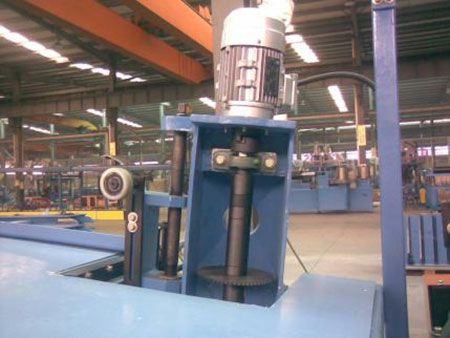

- وحدة تزويد الغراء
تعمل هذه الوحدة بشكل مستقل، كما أن هناك 4 حوامل اسطوانة لتزويد الغراء بنسبة معينة إلى وحدة اللصق في 4 اتجاهات. إلى جانب ذلك، يمكن ضبط تدفق الغراء حسب سرعة العمل وذلك عن طريق محرك وحدة تغذية الغراء. فإذا كانت نسبة نوعين من الغراء بحاجة إلى تعديل، فيجب تغيير رقم السن على سلاسل عمود النقل لكل نوع من أنواع الغراء.
| الموديل | XBJ-III | XBJ-IV | XBJ-VII | |||
| المواد المناسبة لأسطح الألواح | صفائح فولاذية ملونة | |||||
| مواد الحشو العازلة | EPS (البوليسترين) | EPS (البوليسترين) | EPS\Rockwool (البوليسترين/ الصوف الصخري) | |||
| سرعة العمل (متر/دقيقة) | 1-6 | 1-6 | 1-6 | 1-3 | ||
| درجة الحرارة المناسبة | 25℃ | |||||
| وحدة التحكم | PLC | |||||
| واجهة التشغيل | شاشة لمس + زر شغيل | |||||
| القدرة الكلية (كيلو وات) | 42 (تشمل قدرة محرك التسخين) | |||||
| الوزن الكلي (كجم) | حوالي 22000 | حوالي 22000 | حوالي 25000 | |||
| الأبعاد الكلية (الطول×العرض×الارتفاع) ملم | 40000×3600×3300 | 40000×3600×3300 | 40000×3600×3300 | |||
