تُعتبر هذه النوعية من ماكينات القطع حسب الأطوال معدات متخصصة لفك الصفائح الفولاذية وتسويتها وتقطيعها وتكديسها حسب متطلبات الزبون، كما تتألف بشكل رئيسي من مكنة التفكيك ووحدة التسوية ووحدة التغذية ووحدة القطع ووحدة النقل ووحدة التكديس وغيرها.
كما تجدر الإشارة إلى أنه يمكننا تصميم وتصنيع خطوط القطع حسب الطول بشكل مخصص حسب مواصفات ومتطلبات الزبون.
تفاصيل عن الأداء
-
- وحدة إعادة لف الورق
تُستخدم لإزالة حشوات الورق من اللفائف الورقية.
- وحدة إعادة لف الورق
-
- عربة تحميل اللفائف
تتحرك رأسياً وعمودياً، ويمكن استخدامها لرفع اللفائف.
نطاق رفع الأسطوانة: 450 مم
ملف OD: القصوى Φ1800mm/ الأدنى Φ1000mm
عرض اللفة: الأقصى 1600mm
سعة التحميل القصوى: 15T
- عربة تحميل اللفائف
-
-

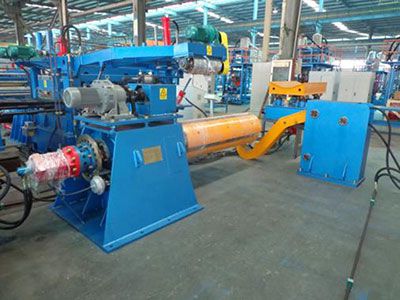

- مكنة التفكيك
تُعتبر آلة فك الكابول آلة متطورة ومزودة بمغزل هيدروليكي قابل للتوسيع، كما تتميز بنظام كبح هوائي نوع قرصي للتحكم في الآلة حسب سرعة الآلة الرئيسية في حالة فك اللفة. معرف اللفة المناسب: Φ508، Φ610، Φ762 العرض الأقصى للملف (اللفة): 1600mm سعة التحميل القصوى: 15T
-
-
- وحدة تغذية الصفائح
تتحكم الأسطوانة الهيدروليكية في رفع أسطوانة الضغط، ويعمل المحرك AC2.2kw على دفع الأسطوانة ويغذي الورقة في جهاز التسوية. إلى جانب ذلك، يقوم جهاز التسوية بتقويم رأس الورقة ويتم التحكم به بواسطة الأسطوانة الهيدروليكية.
- وحدة تغذية الصفائح
-
-

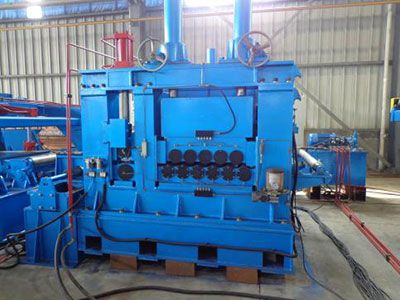

- أسطوانة ضاغطة ووحدة تسوية
تعتمد 15 اسطوانات تسوية واسطوانتين ضاغطتين و 8 اسطوانات داعمة للوحدات وجهاز التوجيه والإطار العلوي والسفلي.
-
-
-
- الحلقة
تُستخدم لضبط سرعة اللفة عندما تدخل إلى وحدة القياس.
-
تفاصيل أخرى

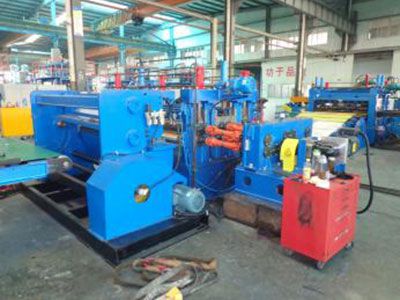

وحدة التسوية الثانوية

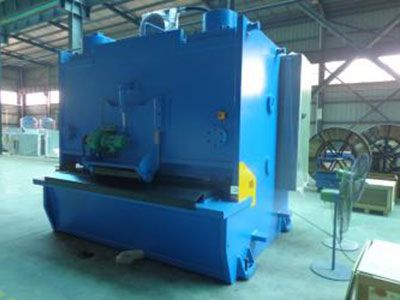

ماكينة القص

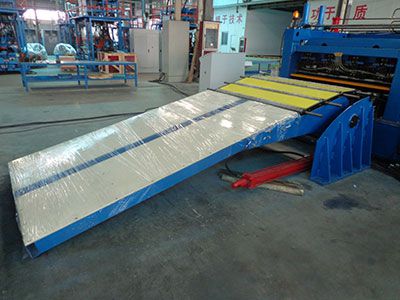

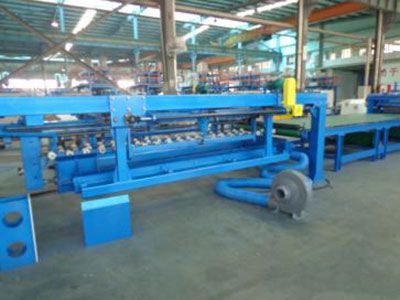

وحدة التكديس

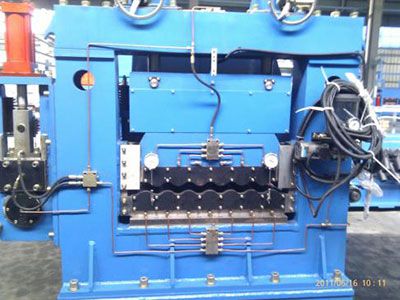

نظام التزليق
الخواص الفنية
| الموديل | JH-3×1600 | JH-6×1600 | JH-10×1600 | JH-12×2000 | JH-16×2200 | JH-20×2200 | JH-30×2200 |
| السماكة (mm) | 0.5-3.0 | 1.5-6.0 | 2.5-10 | 3.0-12 | 4.0-16.0 | 5.0-20 | 7.5-30 |
| وزن اللفة | 35 | 30 | 35 | 35 | 35 | 40 | 40 |
| العرض (mm) | 800-1600 | 800-1600 | 800-1600 | 1000-2000 | 1000-2200 | 1000-2200 | 1000-2200 |
| عدد أسطوانات التسوية | ≥15 | ≥13 | ≥11 | ≥11 | ≥9 | ≥9 | ≥9 |
| السرعة (متر/ دقيقة) | 0-60 | 0-40 | 0-30 | 0-30 | 0-20 | 0-20 | 0-20 |
| القدرة (KW) | 90 | 155 | 240 | 255 | 255 | 305 | 460 |
| المساحة الميكانيكية (متر) | 8×30 | 8×35 | 8×30 | 10×32 | 10×53 | 10×55 | 10×56 |
| خواص مواد اللفة | مواد القطع | الفولاذ الكربوني العادي والفولاذ ستانلس ستيل المقاوم للصدأ والواح مطلية ملونة والفولاذ المجلفن العادي | ||
| عرض اللفة (mm) | 200-650 | 600-1350 | 600-1600 | |
| سماكة اللفة | 0.2-2.0 mm | 0.2-2.0 mm | 0.3-3.0 mm | |
| وزن اللفة (T) | 6 | 15 | 15 | |
| السرعة (متر/ دقيقة) | 15-50 m/min | 15-50 m/min | 15-60 m/min | |
| طول القطع (mm) | 300-1500 | 600-2500 | 1000-4000 | |
| القدرة (KW) | 75 | 95 | 110 | |
| المساحة الميكانيكية (متر) | 4×16 | 7×20 | 9×26 | |
