خط اللحام للعارضة المموجة H JBH-15

الآن سعر طلب

فيديو

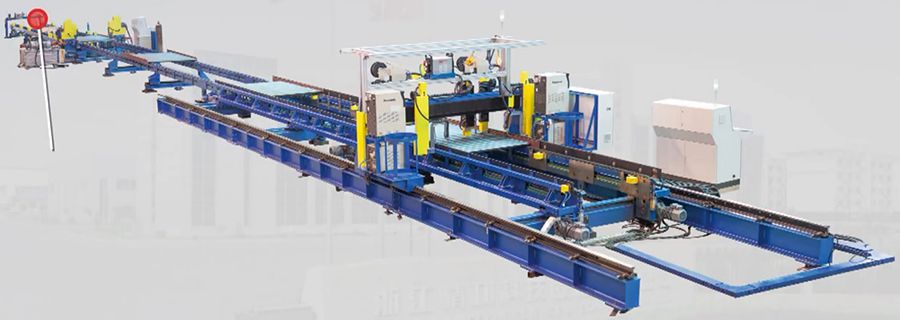

يتكون خط اللحام الآلي للدعامة المموجة H JBH15 من ناقل تغذية الألواح، ماكينة تشكيل الشريط، ماكينة القطع وفقاً لطول الشريط، ماكينة التجميع (ليست للدعامة المستدقة)، ناقل التحويل، آلة لحام وقطع الشريط المموج، مثبتات التجميع للدعامة المستدقة، النظام الكهربائي، النظام الهوائي والنظام الهيدروليكي.

المواصفات الرئيسية

طول الدعامة H: من 4 إلى 16 متر؛

ارتفاع الدعامة H: من 300 إلى 1500 مم؛

سمك الشريك المموج: من 2 إلى 6 مم (لا تزيد عن 235 ميجا باسكال)، من 2 إلى 4 مم (لا تزيد عن 345 ميجا باسكال)؛

سمك الشريك المسطح: من 4 إلى 6 مم

ارتفاع الموجة الجيبية للشريط المموج: حوالي من 40 إلى 43 مم (قابلة للضبط)؛

مسافة الموجة الجيبية للشريط المموج: حوالي 155 مم؛

سمك الفلنجة: من 8 إلى 30 مم

عرض الفلنجة: من 150 إلى 500 مم

طول الدعامة H ذات المقطع العرضي المستدق: من 4 إلى 12 متر

أقصى ارتفاع للدعامة H ذات المقطع العرضي المستدق: 1200 مم

أدنى ارتفاع للدعامة H ذات المقطع العرضي المستدق: 300 مم؛

قياس منطقة تخطيط الخط بالكامل: 92×4 متر (طول×عرض)

سير العمليات

تجهيز الملف

تجهيز لوحة الشريط الاحادي

تعذية الملف للشريط (السمك=من 2 إلى 3 متر)

تغذية لوح الشريط المسطح

تشكيل التجاعيد

تغذية الفلنجة بالرافعة

تجميع الدعامة H

لحام الدعامة H

تجميع الدعامة المستدقة

الخرج

مكونات المعدة

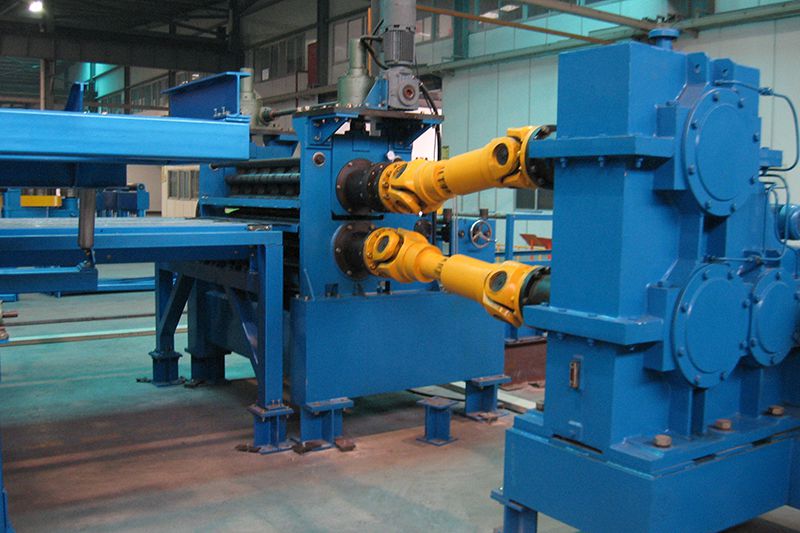

2. ماكينة تشكيل الشريط
  هذه الماكينة تتكون من أسطوانات علوية وسفلية، من خلال ماكينة إدخال القدرة لتشغيل دوران الأسطوانات. يمكن تعديل سرعة تشكيل الأسطوانة عن طريق التحكم في التردد. الأسطوانة السفلية ثابتة، ويمكن رفع الأسطوانة العلوية. وضبط الأسطوانة السفلية من خلال المحرك، يقوم جهاز الرفع المتزامن يضبط المسافة بين الأسطوانات العلوية والسفلية، للحصول على الموجة الجيبية التي تحتاجها. يعتمد التعديل على التحكم الآلي بنظام PLC. هذه الماكينة لديها جهاز تمركز، جهاز التصحيح، جهاز التثيت المساعد وجهاز قياس الإدخال والإخراج الآلي.

مقاومة الخضوع للمادة المناسبة: لا تزيد عن 354 ميجا باسكال

سمك الشريط المموج: من 2 إلى 6 مم (لا تزيد عن 235 ميجا باسكال)، من 2 إلى 4 مم (لا تزيد عن 235 ميجا باسكال)؛

عرض الشريط المناسب: من 300 إلى 1500 مم؛

ارتفاع الموجة الجيبية للشريط المموج: حوالي من 40 إلى 43 مم (قابلة للضبط)؛

مسافة الموجة الجيبية للشريط المموج: حوالي 155 مم؛

ضغط مصدر الهواء: 0.7 ميجا باسكال

الضغط الهيدروليكي: 6 ميجا باسكال

نمط تمركز اللوحة: يدوي

سرعة التشكيل: من 0.5 إلى 4.2 متر لكل دقيقة

قدرة الدخل: 33 كيلو وات

المحطة الهيدروليكية: 5.5 كيلو وات

نمط إخراج الشريط المموج: نقل الحركة بواسطة السلاسل

وزن الماكينة: حوالي 10 طن

قياس الماكينة (L*W): 20×4 متر

2. ماكينة قطع الشريط وفقاً للطول
  تستخدم هذه الماكينة لنقل الألواح المموجة إلى ماكينة اللحام، وهي مجهزة بجهاز تحريك جانبي للألواح. وحدات نقل الحافة اليسرى واليمنى عبارة عن أجزاء متناظرة، تتمثل الوظيفة الرئيسية لهذه الوحدات في نقل الفلنجة إلى ماكينة اللحام. يعتمد الهيكل جهاز الرفع، والمشغل بمحرك التخفيض.

العرض المناسب للقطع: من 300 إلى 1500 مم

أقصى تيار أثناء القطع: 65 أمبير

قدرة الدخل الكلية: 12 كيلو وات

قياس الماكينة (L*W): 1×3 متر

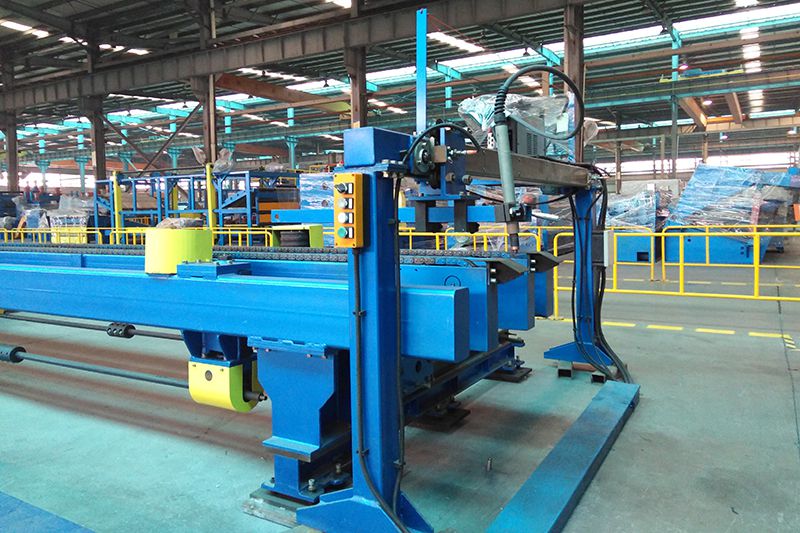

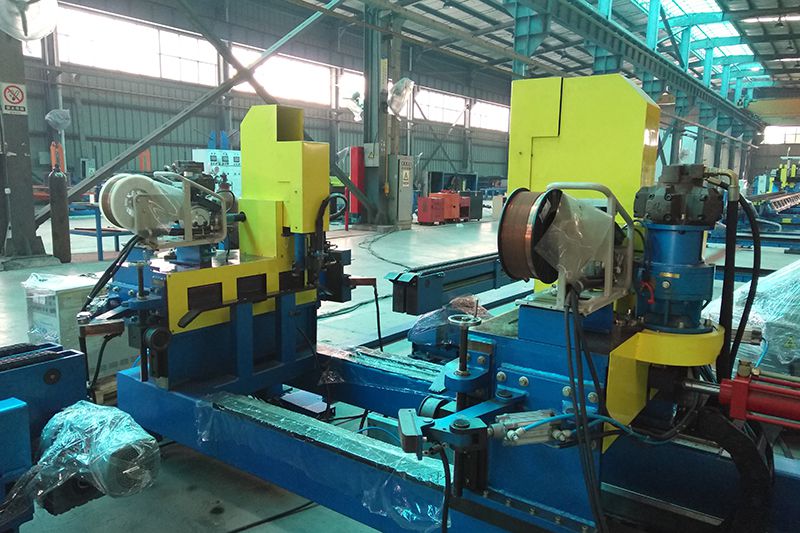

2. ماكينة التجميع (ليست للدعامة المستدقة)
  تتكون الماكينة بشكل رئيسي من ناقل تغذية الشريط المموج، ناقل تغذية الفلنجة، ماكينة تجميع الدعامة العادية H (الشريط المسطح)، النظام الكهربائي، النظام الهوائي، النظام الهيدروليكي، الخ. يتم تغذية لوحة الشريط المموج إلى ماكينة التجميع بواسطة الناقل، وفي نفس الوقت، يتم رفع قطعتين من لوح الفلنجة إلى الناقل بواسطة الرافعة. ثلاث قطع من الألواح في الموضع الصحيح لماكينة التجميع. يتم تثيت الألواح بواسطة أسطوانة الزيت، والتحرك للأمام مدفوعاة بمحرك هيدروليكي، ومسدس اللحام النقطي الأوتوماتيكي يجعل اللحام النقطي أعلى الموجة الجيبية.

الطول المناسب للدعامة H: من 4 إلى 16 متر؛

العرض المناسب للفلنجة: من 150 إلى 500 مم

سرعة نقل الشريط المموج: من 3 إلى 15 متر في الدقيقة

سرعة التجميع: أقصى سرعة 2.2 متر في الدقيقة

عرض دعامة H المموجة: من 300 إلى 1500 مم.

قدرة الدخل الكلية: حوالي 25 كيلو وات

قياس الماكينة: 18×4 متر

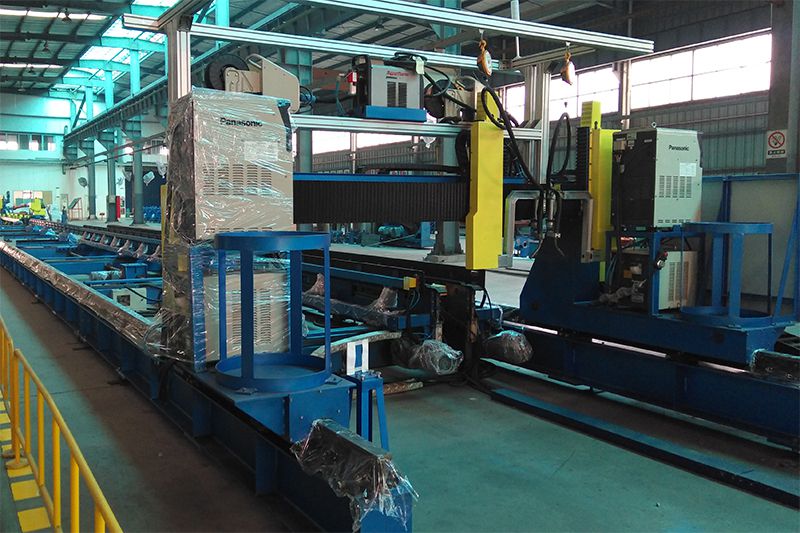

2. ماكينة لحام وقطع الشريط المموج
  ماكينة لحام وقطع الشريط المموج هي الجزء الرئيسي من الماكينات، تتكون من نظام تغذية اللوح، نظام اللحام بتتبع الشريط، نظام القطع للدعامة المستدقة، النظام الهيدروليكي، النظام الهوائي، نظام التحكم الكهربائي، الخ.

مبدأ التشغيل
سوف يتم نقل دعامة H إلى الموضع الصحيح، ثم يتم تثبيتها بإحكام. سيبدأ نظام اللحام بالتتبع على كلا من الجانبين أثناء لحام الدعامة H وفقاً للبارامترات المحددة. طريقة الحام هي اللحام بالتتبع بالليزر ، حيث يمكن أن يحسن جودة اللحام.
اذا كنت بحاجة لإنتاج الدعامة المستدقة بالماكينة. بعد إنتهاء الماكينة من إنتاج الدعامة H المنتظمة، يبدأ نظام القطع في العمل. ثم تقوم بتجميع الدعامة المستدقة يدوياً ونقلها مرة أخرى للماكينة ولحامها مرة أخرى.

طول الدعامة H العادي: من 4 إلى 16 متر؛

ارتفاع الدعامة H العادي: من 300 إلى 1500 مم؛

طول الدعامة المستدقة: من 4 إلى 16 متر

أقصى ارتفاع للطرف الكبير للدعامة المستدقة: 1200 مم

أدنى ارتفاع للطرف الكبير للدعامة المستدقة: 300 مم

ضغط الهواء: 0.7 ميجا باسكال

نمط اللحام: لحام المحمي بالغاز بتتبع الليزر

نمط القطع: قطع البلازما بتتبع الجهد القوسي

سرعة اللحام: حوالي 700 متر في الدقيقة، أقصى سرعة متوسكة للحماية ىالخطية.

قدرة الدخل الكلية: 95 كيلو وات

قياس الماكينة (L*W): 20×4 متر

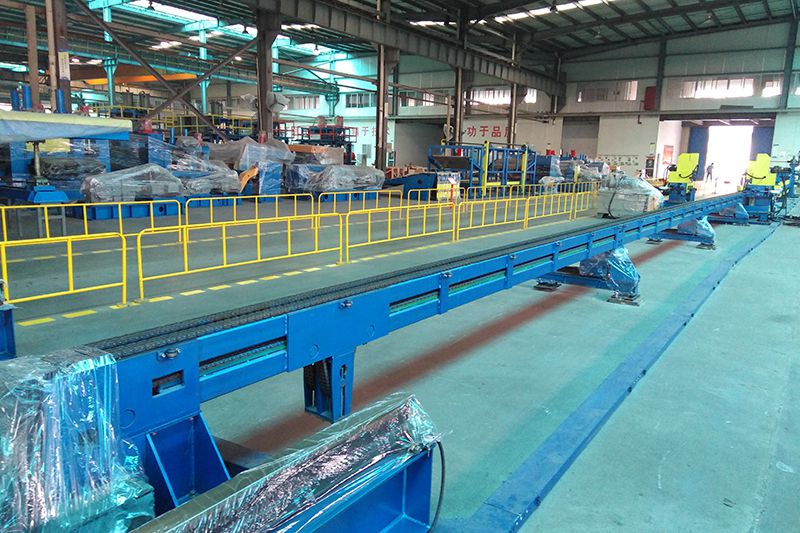

2. ناقل التحويل
  يتكون من أسطوانة ناقل رأسي ونظام التحكم الكهربائي.
  وظيفة هذا الجزء لنقل الدعامة بعد التجميع لعرض اللحام، يمكن ضبط الناقل وفقاً لقياس الدعامة H. إذا كانت الدعامة H بحاجة للحام المزدوج، الدعامة H يجب قلبها بزاوية 180 درجة بالرافعة ووضعها على الناقل مرة أخرى.

طول دعامة H للخرج المناسب: من 4 إلى 16 متر

قدرة الدخل الكلية: 6 كيلو وات

قياس الناقل (L*W): 18×4 متر

1. تثبيت التجميع للدعامة المستدقة
  يشتمل هذا الجهاز على فئة واحدة من المثبتات وفئة واحدة من أجهزة الرفع للعارضة المستدقة.
  يتم رفع قطعة العمل عن طريق رفع الجهاز إلى منطقة تجميع العارضة المستدقة، وتجميع الفلنجة بواسطة مثبتات خاصة يدوياً، ووضعها على الماكينة مرة أخرى للحام.

قائمة المستلزمات

الرقم	البند	النوع	الكمية	ملاحظات
1	ماكينة التجميع	JBH15.01	1
2	ماكينة اللحام	JBH15.02	1
3	ناقل التحويل	JBH15.03	1	بعد التجميع لغرض اللحام
4	جهاز القطع	JBH15.04	1	القطع بالبلازما
5	مثبتات التجميع للدعامة المستدقة		1
6	ماكينة التشكيل	JBH150A	1	t=2-6 mm(≤235 MPa)；t=2-4 mm(≤345 MPa)
7	النظام الهوائي		1
8	النظام الهيدروليكي		1
9	نظام التحكم		1	400 فولت\ثلاثي الطور\50 هيرتز
10	رسوم ناقل الخرج		1	يوفرها المشتري

1. تجهيز رافعة المشتري، مواد اللحام المستهلكة (مساعد اللحام (فلكس)، السلك، الغاز، الخ.)، مصدر الهواء، مصدر الطاقة الكهربائية، الكابل من مصنع المشتري إلى الماكينة، الزيت الهيدروليكي، الشحم، القاعدة، والأدوات الضرورية الأخرى، الخ. سوف يقوم البائع بعمل قائمة لإبلاغ المشتري بعد الدفع المقدم.

2. يتم توفير مادة الاختبار الخاصة بالفحص في مصنع البائع من قبل المشتري.
