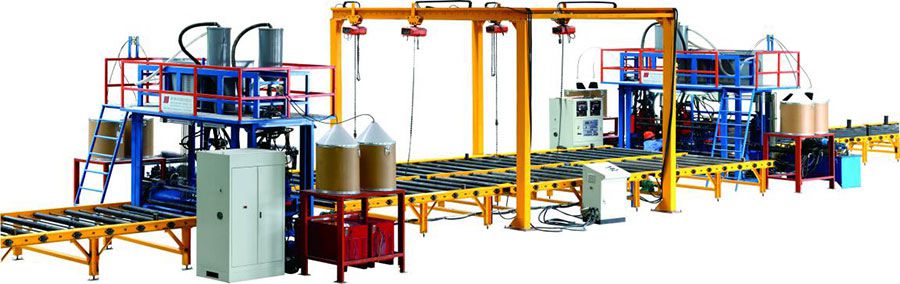

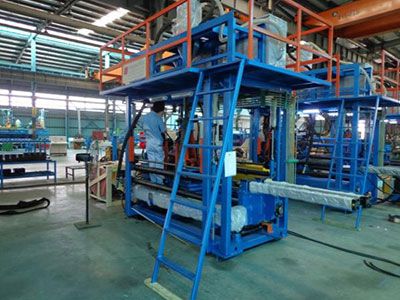

يتألف خط اللحام JH للعوارض أو الدعامات شكل H من ماكينة التجميع وماكينة اللحام الأمامي وجهاز تقليب العارضة ووحدة اللحام الخلفي وناقلات. كما يتم استخدامه لتجميع العوارض H بزاوية 180 درجة انعكاس والإرسال وإلخ. وبالنسبة لكفاءة التلحيم السنوية فهي تبلغ 8000 طن.
تفاصيل عن الأداء
-
-

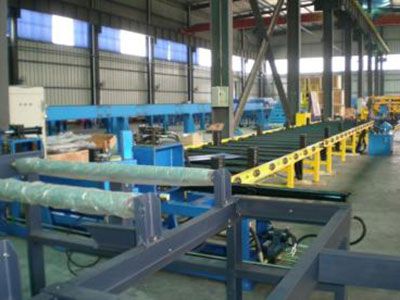

- محطة تثبيت التموضع
تُستخدم لنقل الصفائح الفولاذية إلى الموضع المطلوب وتشكيلها في قطاعات شكل H، كما يمكنها ضبط موضع القطع المعدنية والفلنجات مع إبقاء القطاعات المعدنية H دون تغيير. بالإضافة إلى ذلك، يتم الانتهاء من جميع خطوات التشغيل بواسطة لوحة التحكم.
-
-
-

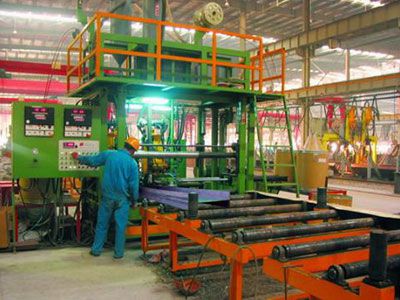

- آلة اللحام الرئيسية
ماكينة لحام أمريكية الصنع نوع Lincoln، حيث تتسم بتكنولوجيا لحام القوس للسلك المزدوج من جانب واحد. كما تتميز بأداء تشغيل سهل وعلى مستوى عالي من الأتمتة، ونتائج التلحيم عالية الدقة.
-
-
-
- وحدة تقليب العارضة
تُستخدم لقلب العارضة H الملحومة على سطح واحد، بحيث يمكن لحام السطح الآخر للعارضة، كما يتميز الناقل ووحدة التقليب بأزرار تشغيل مستقلة.
-
-
- وحدة تغذية الصفائح
تتحكم الأسطوانة الهيدروليكية برفع الأسطوانة الضاغطة.
- وحدة تغذية الصفائح
الخواص الفنية
| البند | تفاصيل | ||
| خواص العارضة H | العرض (mm) | 300-1200 | 300-1500 |
| السماكة (mm) | 3-10 | 3-12 | |
| عرض الفلنجة (mm) | 150-500 | ||
| سماكة الفلنجة (mm) | 5-16 | 5-20 | |
| طول العارضة (mm) H | 4000-15000 | ||
| وزن العارضة H (kg) | 4000 | ||
| زاوية الميل للعارضة H | ≤15° | ||
| القدرة الكلية | 64KW+90KVA×4 | ||
