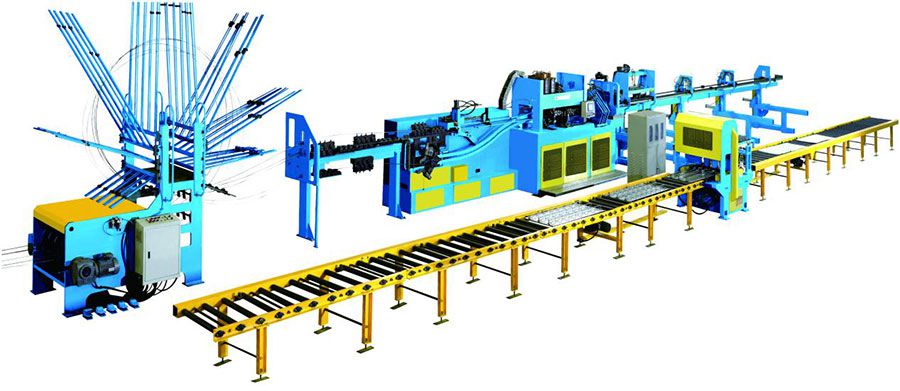

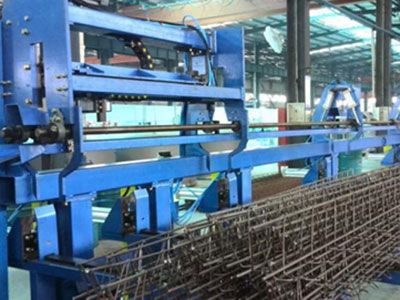

يتألف خط إنتاج القضبان الجملونية الفولاذية (دعامات جملون فولاذي) JGH35A من ماكينة لحام الجمالون وماكينة تشكيل اللوح السفلي وماكينة لحام البقعة وغيرها. كما يتميز بنظام يجمع بين الأنظمة الميكانيكية والكهربائية والهيدروليكية والهوائية مع تحكم بواسطة حواسيب صغيرة، حيث يمكنها تنفيذ عمليات لحام قضيب الجمالون الصلب وعملية تشكيل الألواح السفلية ولحام ألواح الصلب وعملية تجميع الألواح الفولاذية. إلى جانب ذلك، تتميز بقدرة إنتاج سنوية تصل إلى 30 متر مربع.
المكونات الأساسية لخط الإنتاج
-
-
- مكنة التفكيك الأوتوماتيكية لفك القضيب العمودي الفولاذي (فك سلبي)

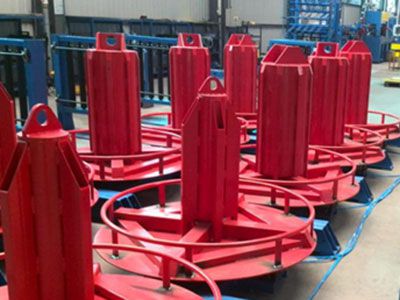

تتألف من وحدة تغذية القضيب الفولاذي (وتر علوي واحد، و 2 أوتار سفلية وقطعتين معدنية) وجهاز قياس الشريط الفولاذي، كما تتكون كل آلة فك من عمود تحرير السلك والمغزل المركزي والقرص الدوار والمكابح. أقصى ارتفاع للفة: 3 طن قطر الأسطوانة الهوائية للمكابح: حوالي φ100*50mm، الكمية: 5 قطع.
-
-
-

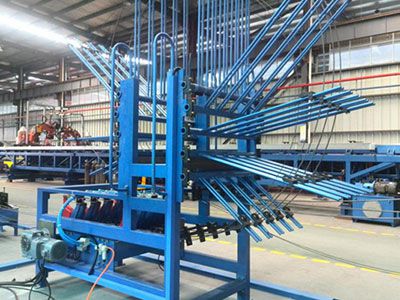

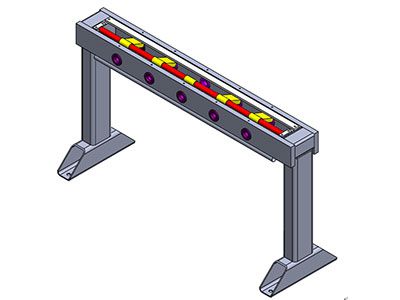

- وحدة تخزين القصبان الفولاذية الصلبة
تُستخدم هذه الوحدة لوضع وتخزين الوتر العلوي والوتر السفلي والقضبان الفولاذية، ومنها تغذية القضبان الفولاذية إلى خط إنتاج الجمالون.
قطر القضيب الفولاذي: φ4-14mm
كمية القضبان الفولاذية: 5pcs
ضغط الهواء: 0.6Mpa
قطر الأسطوانة الهوائية: حوالي φ80*50mm، الكمية: 8pcs.
-
-
-

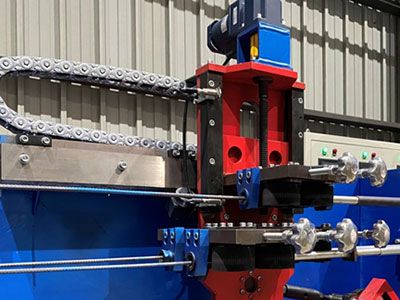

- وحدة تسوية القضيب الفولاذي

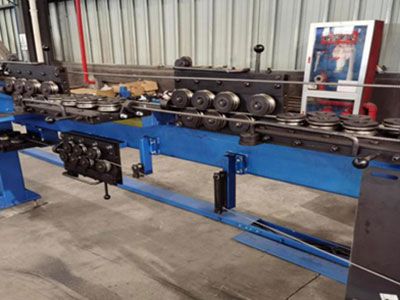

تُستخدم فيها مجموعتين من 7 بكرات تسوية لتقويم القضبان الفولاذية العلوية والسفلية، كما يتم تسوية القضبان الفولاذية المعدنية بنفس المجموعة من 7 بكرات تسوية.
-
-
-

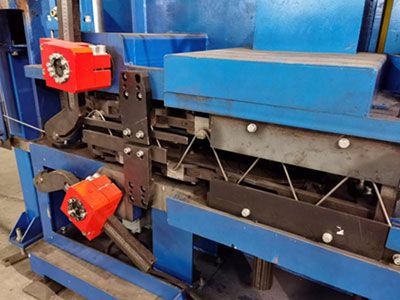

- وحدة ثني القضيب الصلب:

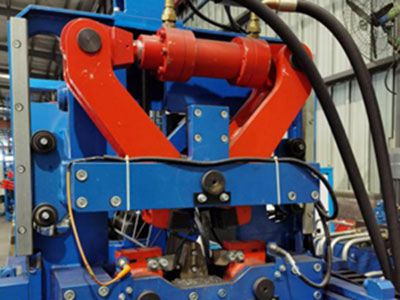

تتألف من زوجين من عجلات بسلاسل دوارة وذراع الثني ومحرك الدفع وجهاز ضبط المواصفات علوي وسفلي.
قوة المحرك: 22 كيلو وات
نطاق ارتفاع المعالجة: من 70 إلى 320 ملم.
-
-
-
- وحدة نقل قضبان الفولاذ
يتسم بمحرك العمود المرفقي، كما ضبط طول الشوط بدقة عن طريق الانحراف على القضيب المتصل.
-
تفاصيل أخرى
جهاز كشف

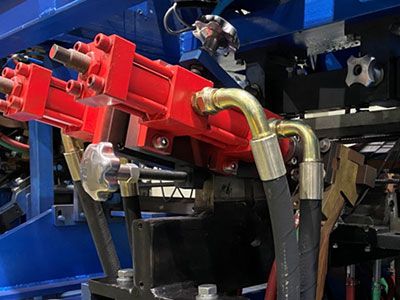

جهاز تثبيت للحام الموضعي

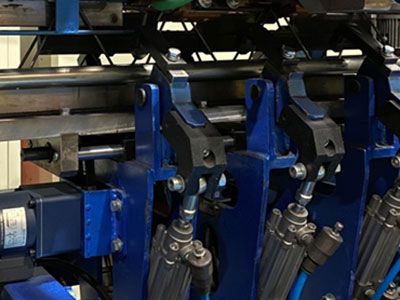

آلة اللحام (ماكينة اللحام)

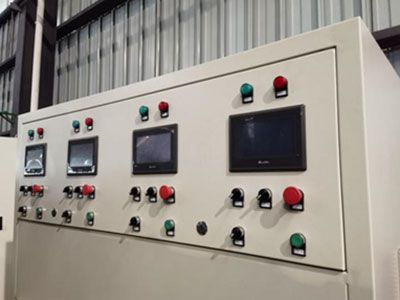

كابينة التحكم
آلة قطع القضيب الفولاذي
آلة التكديس
الخواص الفنية
خواص الجمالون الفولاذي
| قطر القضيب الفولاذي ذو الوتر العلوي | φ6～φ14mm |
| قطر القضيب الفولاذي ذو الوتر السفلي | φ5～φ14mm |
| قطر القضيب الشبكي | φ4～φ8mm |
| الارتفاع الكلي للجمالون المستقيم | (F+H)=70～350mm; |
| الارتفاع من الوتر السفلي إلى العلوي | جمالون منحني C=15～30mm |
| جمالون مستقيم F=0～30mm (قيمة F يجب أن تكون 70≤(F+H)≤350mm) | |
| جمالون مستوٍ H=70～350 mm | |
| العرض السفلي للجمالون المثلث | جمالون منحني A=135～140mm، جمالون مستقيم b=60, 80mm |
| طول ثني الجمالون المثلث | B=30mm |
- متطلبات المواد الخام
تُصنع الحبال (الأوتار) العلوية والسفلية من قضبان حديد التسليح المضلعة الحلزونية، والتي تلبي المتطلبات القياسية لـ GB14981-2004 "الأبعاد والشكل والكتلة (الوزن) والتفاوتات لقضبان الأسلاك المجلفنة (المدرفلة) على الساخن". كما يُصنع القضيب الشبكي من قضبان مستديرة عادية تلبي المتطلبات القياسية لـ GBT 14981-2004 "الأبعاد والشكل والكتلة (الوزن) والتفاوتات لقضبان الأسلاك المدرفلة على الساخن". - السرعة القصوى لخط الإنتاج (عينة الاختبار TD3-100): من 25 إلى 20 م / دقيقة للجمالون المنحني التقليدي
- الطاقة الكلية للمعدات
مصدر طاقة اللحام: باستخدام أحدث تقنيات تحويل تردد التيار المتردد، تبلغ السعة المركبة للمحول 200 كيلو واط × 4 وحدات الطاقة المستهلكة لنظام اللحام: 250 كيلو فولت أمبير (مزود طاقة بتردد متغير) طاقة المحرك المثبت: 80 كيلو واط وحدة التبريد للوضع 3000: 13 كيلو واط (معدات خارجية، تخضع للتسليم) الطاقة الفعلية المستهلكة لخط الإنتاج عند الإنتاج العادي: حوالي 60 كيلو واط (محرك) - مزود الطاقة: 380V/50 Hz ثلاثة فاز (ثلاثي الطور) AC
- درجة حرارة المحيط: من سالب 5 إلى 45 درجة مئوية
- طول الجمالون: من 2 إلى 12 م (اختياري في 2 إلى 6 م)
- خواص الماء والغاز والسائل
تدفق مياه التبريد: أكبر من أو يساوي 100 لتر / دقيقة (على أساس أن تأثير التبريد للجهاز يمكن أن يضمن الدوران الطبيعي لمياه التبريد، كما يجب أن تكون مياه التبريد مياه نقية، ويجب إضافة مانع التجمد عندما تكون درجة الحرارة أقل من الصفر.) ضغط الهواء المضغوط: ≥0.6 ميجا باسكال تدفق الهواء المضغوط: ≥1 متر مكعب / دقيقة الضغط الهيدروليكي: 16 ميجا باسكال - أبعاد خط الإنتاج: ≈45000 × 5000 × 4500 مم ( الطول× العرض×الارتفاع)
