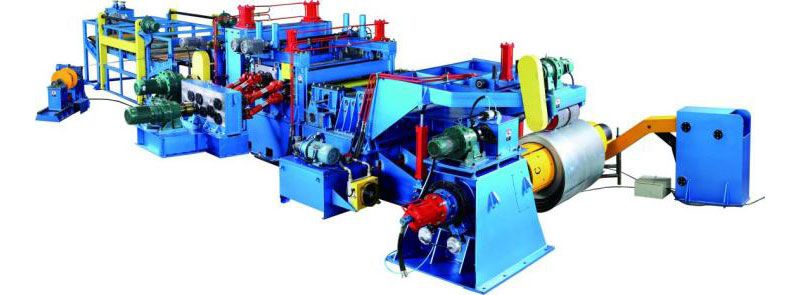

تتميز هذه الآلة بأنها خاصة لفك وشق وإعادة لف الصفائح الفولاذية حسب متطلبات الزبون، كما تتألف بشكل رئيسي من مكنة التفكيك ووحدة التسوية ووحدة القص ووحدة التشقيق ووحدة مناولة الخردة وجهاز الارتداد ونظام التفريغ وغير ذلك.
كما تجدر الإشارة إلى أننا يمكننا تصميم وتصنيع خطوط التشقيق بشكل مخصص ليلبي المواصفات المطلوبة للزبون.
تفاصيل عن الأداء
-
-

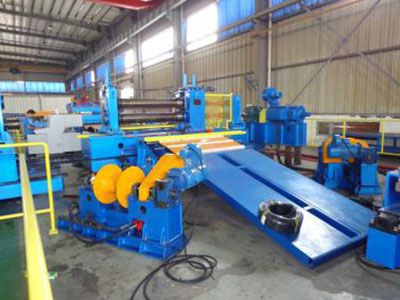

- عربة تحميل اللفة
تتحرك إلى الأمام والخلف ويمكنها رفع اللفائف، حيث أن السعة القصوى هي: 20 طن
-
-
-

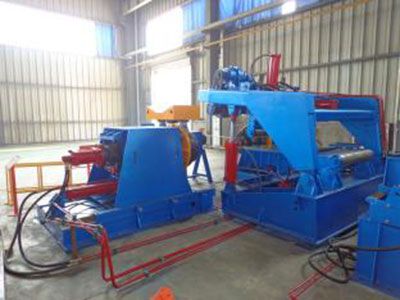

- مكنة التفكيك
تتسم بحامل مزدوج بعمود مع أسطوانة مزدوجة.
معرف اللفة المناسبة: Φ508/Φ610
عرض اللفة: القصوى 1500mm
سعة التحميل القصوى: 20T
-
-
-
- وحدة تغذية الصفائح
تتحكم الأسطوانة الهيدروليكية برفع الأسطوانة الضاغطة.
-
-
-

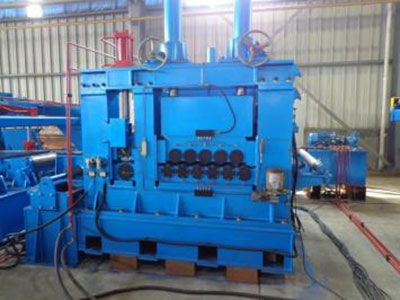

- وحدة التسوية
مزودة بـ 5 أسطوانات تسوية واسطوانتين ضاغطتين.
-
-
- وحدة القص
تتميز بمقص ذو صمام هيدروليكي وتُستخدم لقطع أطراف أو حواف الصفائح.
- وحدة القص
-

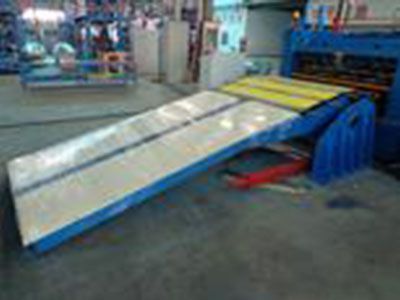

- الحلقة
تُستخدم لضبط سرعة اللفة عندما تدخل إلى وحدة القياس.
- الحلقة
تفاصيل أخرى

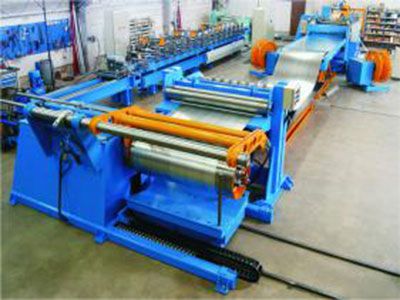

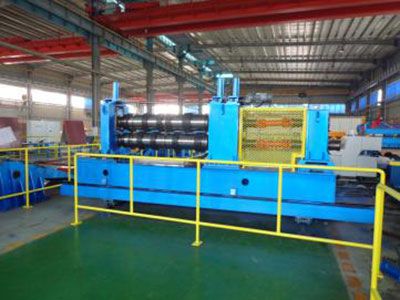

آلة المشقق
وحدة مناولة الخردة

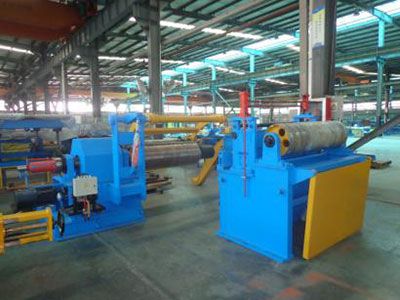

وحدة إعادة اللف
الخواص الفنية
| البند | تفاصيل | ||||
| الموديل | JZ-3×1600 | JZ-6×1600 | JZ-8×1600 | JZ-12×2200 | JZ-16×2200 |
| السماكة (mm) | 0.3-3.0 | 1.0-6.0 | 2.0-8.0 | 2.0-12.0 | 3.0-16 |
| وزن اللفة (T) | 35 | 35 | 35 | 35 | 40 |
| العرض (mm) | 800-1600 | 800-1600 | 800-1600 | 800-2200 | 1000-2200 |
| أقل عرض للمنتج النهائي (mm) | 35 | 65 | 75 | 75 | 75 |
| السرعة (متر/ دقيقة) | 0-120 | 0-60 | 0-40 | 0-30 | 0-20 |
| القدرة (KW) | 200 | 220 | 160 | 130 | 150 |
| المساحة الميكانيكية (متر) | 8×22 | 10×28 | 10×30 | 10×35 | 13×30 |
