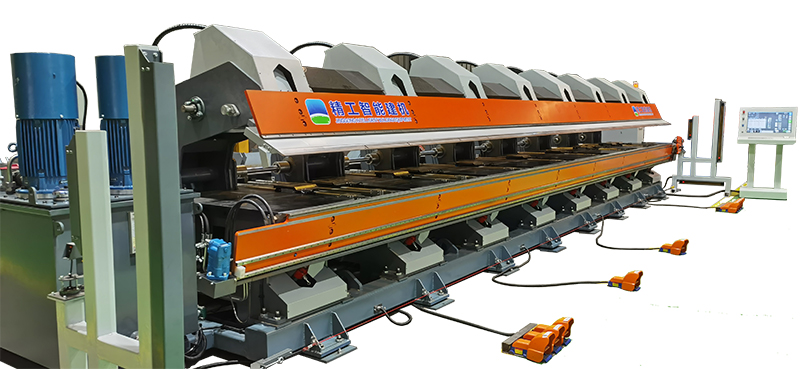

ماكينة الثني المزدوجة الذكية JSZW1000 تم تصميمها خصيصاً لصناعة معالجة الصفائح المعدنية. بفضل الثني الآلي بالكامل في كلا الاتجاهين، مناسبة لثني ومعالجة المكونات المختلفة مثل الحواف، البروزات، فتحات الأبواب، فتحات النوافذ، والمنصات، وغيرها في المباني ذات الهياكل الفولاذية، بالإضافة إلى حواف وزوايا المكونات المختلفة. ويمكن استخدامه أيضاً لثني ومعالجة الصفائح المعدنية في الصناعات الأخرى.
المكونات الرئيسية
الخصائص
- يتم تشغيل المشابك والطاولات المنزلقة العلوية/السفلية بواسطة أسطوانات هيدروليكية وآلية المحور المتزامن الميكانيكية، مما يحسن دقة التزامن.

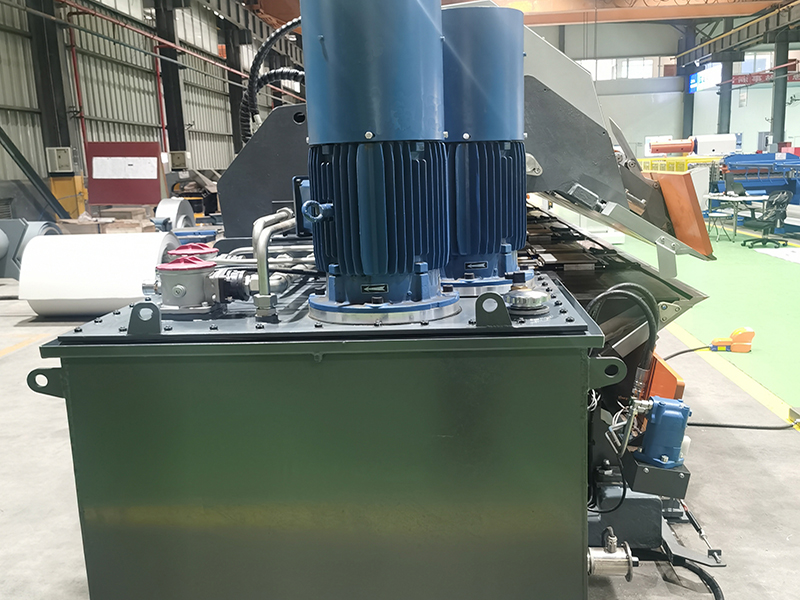

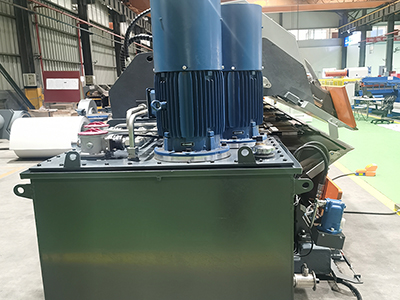

- ماكينة ثني الألواح المعدنية تعتمد نظام هيدروليكي مزدوج التردد متغير المضخة، مدمج مع نظام تعويض الضغط والنظام الهيدروليكي لاستشعار الحمل، مما يجعل ماكينة الثني بأكملها موفرة للطاقة، فعالة، مع استهلاك طاقة أقل من 1 كيلو واط.

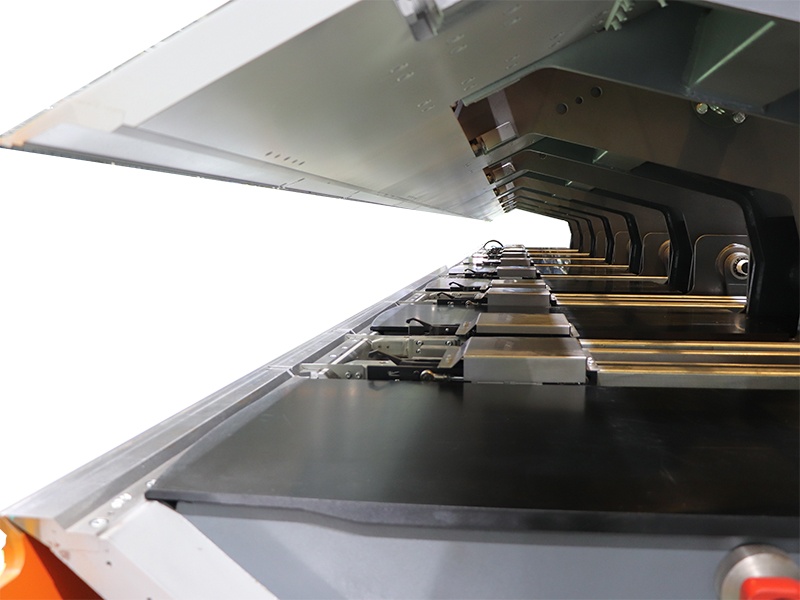

- تعتمد تغذية المشبك الخلفي آلية تثبيت مرنة متعددة محركات السيرفو، والتي يمكن أن تؤدي إلى طي الحافة على المكونات المتوازية والمكونات غير المنتظمة ذات العرض غير المنتظم. تتيح آلية المفصلة الفريدة لمشبك التوقف الخلفي التنفيذ التكيفي لثلاث عمليات الدفع والتثبيت والتثبيت الزائد.

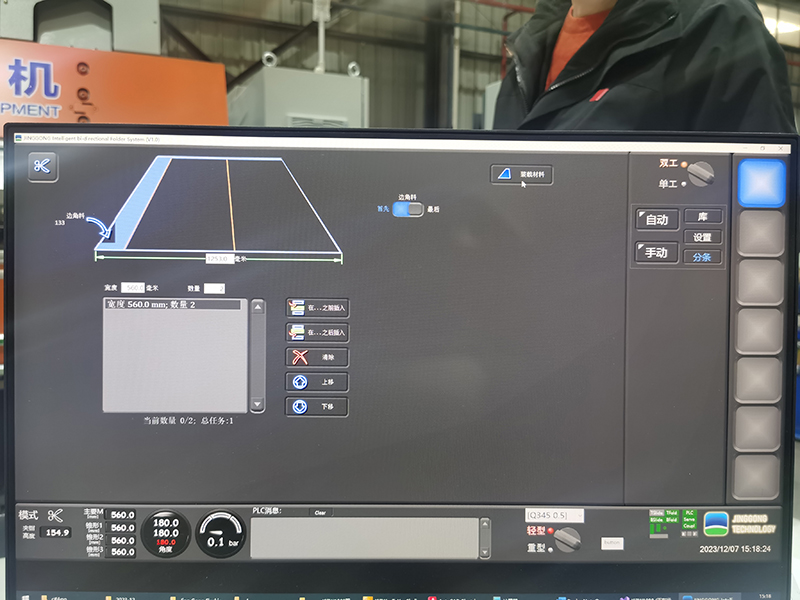

- آلة الثني تستخدم برنامج تحكم مخصص تم تطويره ذاتياً مع واجهة سهلة الاستخدام، قادرة على برمجة التعامل بين الإنسان والآلة، المراقبة في الوقت الحقيقي لمواقف العمل، التحكم في خطة الإنتاج، ووظائف أخرى.
- تتميز برأس قطع طولي ذو طاقة العالية، الماكينات يمكنها قطع الصفائح بأي عرض. يسمح وضع القطع بالبرمجة السريعة وتنفيذ متطلبات القطع على دفعات.
- تستخدم آلية الثني والقلب ذات المفصلة المزدوجة لتعزيز صلابة عملية الثني، مما يسمح لها بالتعامل مع ثني الصفائح السميكة بسهولة.
- تعتمد آلية الانزلاق للوحة الانحناء نظام تشحيم أوتوماتيكي.

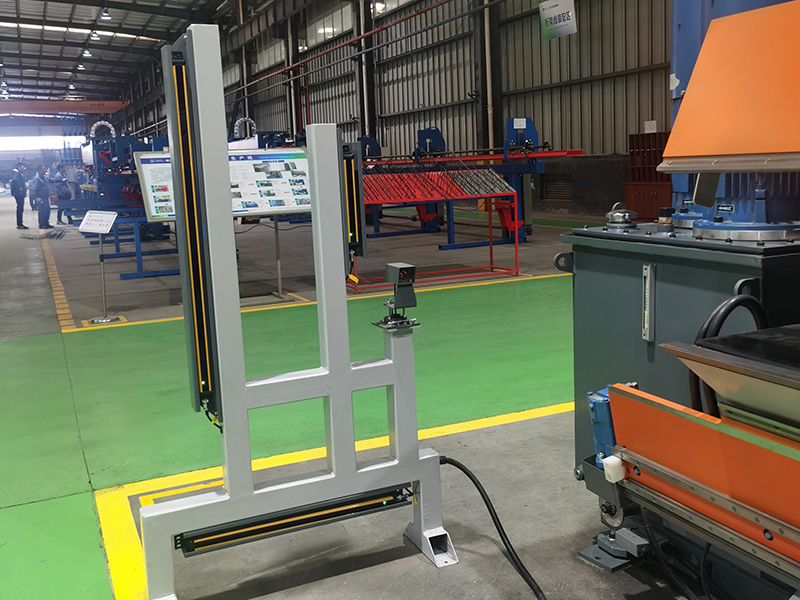

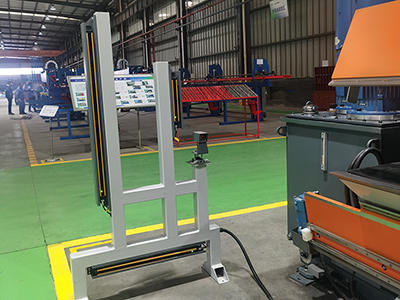

- تم تجهيز آلات معالجة الصفائح المعدنية بمقاييس حماية سلامة حساسة للغاية ومتعددة الاتجاهات، والتي تشمل ستائر خفيفة قياسية في ثلاثة اتجاهات وحماية ضد الليزر.
المواصفات الفنية
| الوصف | البارامترات |
| أقصى طول للثني | 10 m |
| عمق الاختناق | 1220 mm |
| عدد وحدات الطي | 8 |
| عدد وحدات التثبيت الخلفية | 11 |
| قدرة المعدة | 33 kW |
| القدرة الهيدروليكية | 2×15 kW |
| مصدر الطاقة الكهربائية | 380 فولت AC، 50 هيرتز |
| درجة حرارة التشغيل | +5℃～+45℃ |
| أقصى ضغط هيدروليكي | 14 ميجا باسكال |
| المشبك الهيدروليكي | الحمل الخفيف: 8 ميجا باسكال الحمل الثقيل: 12 ميجا باسكال |
| أقصى زاوية للطي | 150° |
| أقصى مسافة للدعم | 1220 مم |
| أدنى مسافة للدعم | 10 مم |
| الحد الأدنى لمسافة تغذية المشبك الخلفي | تثبيت بالقمط: 15 مم الدفع: 10 مم |
| سرعة تغذية المشبك الخلفي | أقصى 200 مم في الثانية |
| ضغط الهواء | 0.6 ميجا باسكال |
| سرعة الثني | 6 ثواني |
| سرعة القمط | 150 مم في الثانية |
| سرعة التقطيع | 17 ثواني |
| إزاحة أداة القطع الطولية | 48 مم |
| الوزن | 23 طن |
| الأبعاد الكلية (L×W×H) | 11700×2120×1975 mm |
