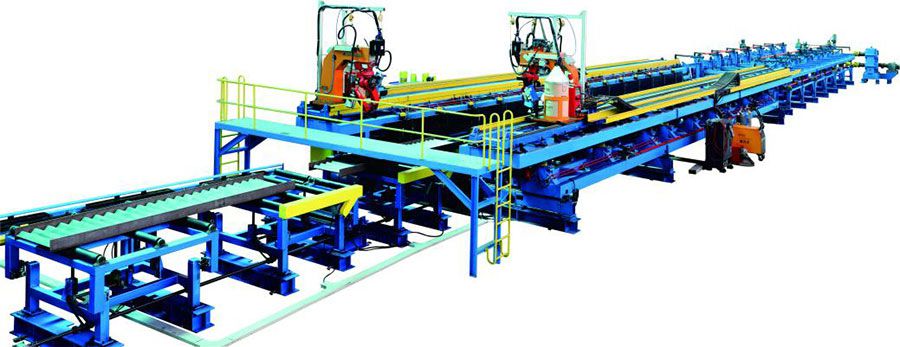

    خط لحام أوتوماتيكي للعارضة المعرجة (المموجة) JBH شكل H/ عارضة خطية SIN

    خط لحام أوتوماتيكي للعارضة المعرجة (المموجة) JBH  شكل H/ عارضة خطية SIN
    فيديواستفسار

    يتكون خط اللحام الأوتوماتيكي للعارضة شكل H المموج من JBH والذي قامت شركة Jinggong بتطويره، حيث يتكون من ماكينة القطع إلى الطول وماكينة تضليع العارضة H ووحدة تغذية الفلنجات وماكينة اللحام الأوتوماتيكية للعارضة المموجة H وماكينة قطع القطاعات العرضية ونظام التغذية الخارجية وغيرها. كما يتسم خط اللحام بروبوت لحام أوتوماتيكي للعارضة المموجة، حيث تم استقدام الروبوت من إيطاليا والذي يتحكم أوتوماتيكياً في الأعمال مثل المسح بالليزر لخط اللحام بالكامل، ويتميز أيضاً بإمكانية لحام موقعين، ويمكن تغيير مسدس اللحام وقطع المقطع العرضي وغير ذلك. إلى جانب ذلك، يتيز الخط يتميز خط اللحام بجودة وكفاءة عالية ومستوى عالي من الأتمتة.

    المكونات الأساسية لخط اللحام
    خط لحام أوتوماتيكي للعارضة المعرجة (المموجة) JBH  شكل H/ عارضة خطية SIN

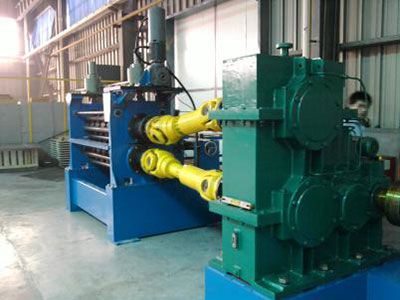

    1. ماكينة التضليع: تتألف الماكينة من بكرات علوية وسفلية، حيث يتم تحريك البكرات (الأسطوانات) بواسطة آلة إدخال الطاقة، كما يمكن ضبط سرعة تضليع الصاج من خلال التحكم في التردد. بالإضافة إلى ذلك، البكرة السفلية ثابتة ويمكن رفع البكرة العلوية. كما يتم من خلال المحرك تعديل المسافة بين البكرات العلوية والسفلية وذلك للحصول على السطح المموج المطلوب. فضلاً عن ذلك، يتم التحكم في الضبط أوتوماتيكياً بواسطة نظام PLC.

    خط لحام أوتوماتيكي للعارضة المعرجة (المموجة) JBH  شكل H/ عارضة خطية SIN

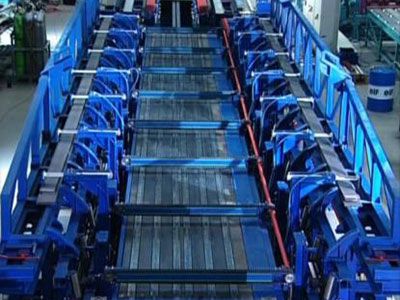

    2. وحدة تغذية الفلنجة والقطع العمودية: تستخدم هذه الماكينة لنقل الصفائح المموجة إلى ماكينة اللحام، حيث أنها مزودة بجهاز نقل جانبي للصفائح المعدنية.
    تُعتبر وحدات نقل الفلنجة في الجانب الأيمن والأيسر أجزاء متناظرة، حيث أن الوظيفة الرئيسية لهذه الوحدات هي نقل الفلنجات إلى ماكينة اللحام. كما أن يتسم الهيكل بجهاز رفع ووحدة خفض المحرك.

    خط لحام أوتوماتيكي للعارضة المعرجة (المموجة) JBH  شكل H/ عارضة خطية SIN

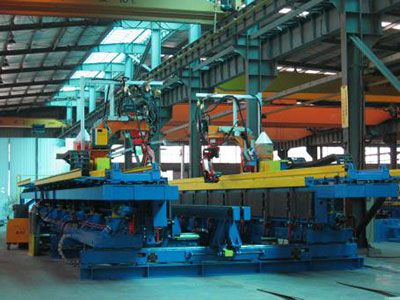

    3. ماكينة لحام بالروبوت الأوتوماتيكي للعارضة المعرجة شكل H: تتميز هذه آلة اللحام هذه بروبوت لحام آلي إيطالي الصنع والذي يتحكم أوتوماتيكياً في الأعمال مثل المسح الضوئي بالليزر لخط اللحام بالكامل، كما يتسم بقدرته على لحام موقعين، ويمكن تغيير مسدس اللحام وقطع المقطع العرضي.

    خط لحام أوتوماتيكي للعارضة المعرجة (المموجة) JBH  شكل H/ عارضة خطية SIN

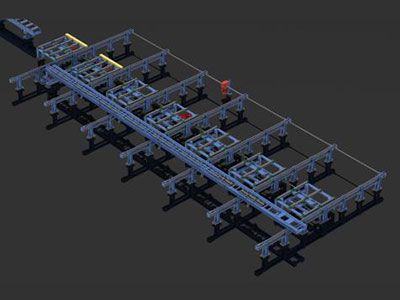

    4.وحدة التغذية الخارجية وقطع المقطع العرضي: تُستخدم هذه الماكينة بشكل رئيسي للتغذية الخارجية للعوارض H الجاهزة. كما يمكن ضبط وحدة النقل الطولي حسب ارتفاع الفلنجة، ويتم أيضاً تخفيض العارضة H النهائية إلى الطاولة الجانبية ومن ثم خروجها.

    5.ماكينة الحز والقطع حسب الطول (اختياري): تتألف هذه الماكينة من مكنة التفكيك ووحدة التغذية وجهاز التسوية ووحدة الحز والقطع حسب الطول وغيرها. كما يتم وضع الماكينة أمام ماكينة التضليع، وتُستخدم لشق وقص صفائح الفولاذ قبل نقلها إلى ماكينة تشكيل القطع العمودية.

    الخواص الفنية
    البند تفاصيل
    ماكينة تضليع المقاطع المعرجة المواد الخام مقاومة الخضوع (Mpa) ≤345
    سماكة الفولاذ (mm) 2-6(≤235Mpa): 2-4(≤345Mpa)
    عرض الفولاذ (mm) 350-1500
    أبعاد المقاطع المعدنية ارتفاع الموجة (mm) 40-50
    المسافة بين الموجات (mm) (تقريباً)155
    طريقة تغذية الفولاذ ناقل
    طريقة التغذية الخارجية للمقاطع المعرجة سلاسل نقل
    قدرة محرك التغذية (kw) 30
    الوزن الكلي (طن) (تقريباً)11
    الابعاد (ملم) 6235×1640×2500
    ماكينة لحام بالروبوت الأوتوماتيكي للعارضة المعرجة شكل H أبعاد قطعة العمل (mm) طول القطعة 4000-20000
    سماكة القطعة 2-6
    ارتفاع القطعة 350-1500
    سماكة الفلنجة 10-30
    عرض الفلنجة 150-500
    طريقة اللحام روبوت لحام مستورد قادر على لحام موقعين في نفس الوقت
    نوع اللحام لحام CO2 المسح المتعرج المسح بالليزر للخط كامل
    نوع القطع القطع بالبلازما طريقة التحكم تحكم أوتوماتيكي
    سرعة المسح (مم/ ثانية) ≥600 سرعة اللحام (ملم/دقيقة) القصوى 830
    القدرة الكلية (kw) 132
    الابعاد (mm) 24000×6500×3500
    الوزن الكلي (T) 41 (تقريباً)
    القدرة الكلية (kw) 195 (باستثناء خط القطع الشق)
    الوزن الكلي (T) 86 (خط القطع/ الشق)
    الأبعاد (mm) 67550×8500×3500 (باستثناء خط القطع والشق)
    معرض الصور
    • خط لحام أوتوماتيكي للعارضة المعرجة (المموجة) JBH  شكل H/ عارضة خطية SIN
    • خط لحام أوتوماتيكي للعارضة المعرجة (المموجة) JBH  شكل H/ عارضة خطية SIN
    • خط لحام أوتوماتيكي للعارضة المعرجة (المموجة) JBH  شكل H/ عارضة خطية SIN
